KYT同心異徑橡膠接頭
如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司服務電話，或點擊下方按鈕與我們?cè)诰�交流！
全國統一服務熱線：132-534-75777

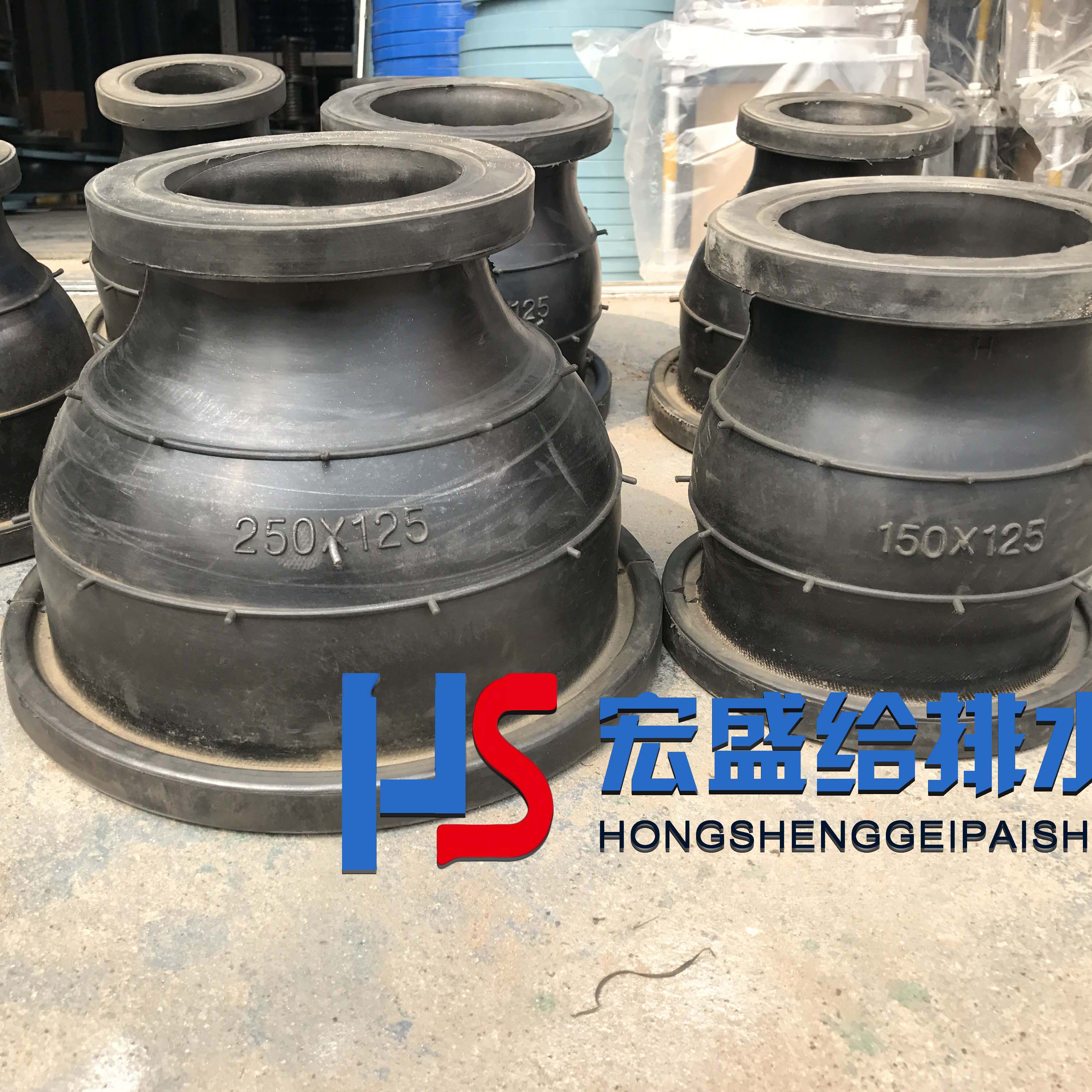

同心異徑橡膠接頭是一種高彈性、高氣密性，耐介質性和耐氣候性的管道接頭。同心異徑橡膠接頭主要應用于兩端口徑不一的特殊管路中，又稱大小頭。解決了管道粗細變化交接振動的麻煩，起到了優良的減震降噪的效果。
|
項目 型號 |
JDX(DN50-300) |
JDX(DN350-600) |
備 注 |
|
工作壓力MPa(kgf/cm) |
1.0(10) |
0.6 (6) |
A、如介質油、酸堿物質
B、 工作溫度有特殊要求 |
|
爆破壓力MPa<kgf/cm1 |
2.0 (20) |
1.5 (15) |
|
|
真空度KPa |
86.7 (650) |
53.3 (400) |
|
|
適用溫度℃ |
-15-115（特殊可達-30~250） |
||
|
適用介質 |
空氣、壓縮空氣、水、海水、熱水、油、等。 |
||
安裝數據表
|
DN大xDN小 |
長度（L） |
軸向位移 |
橫向偏轉(mm) |
角度偏轉 (a1+a2)° |
備注 |
|
|
伸長 |
壓縮 |
|||||
|
80x50 |
180 |
20 |
30 |
45 |
35 |
連接法蘭按<<全國通用給排水標準圖集s311>>有關的數據制造。 |
|
100x80 |
180 |
20 |
30 |
45 |
35 |
|
|
150x80 |
190 |
20 |
30 |
45 |
35 |
|
|
150x100 |
200 |
22 |
30 |
45 |
35 |
|
|
200x100 |
200 |
22 |
30 |
45 |
35 |
|
|
200x150 |
200 |
22 |
30 |
40 |
35 |
|
|
250x200 |
220 |
25 |
35 |
40 |
30 |
|
|
300x200 |
220 |
25 |
35 |
40 |
30 |
|
|
300x250 |
220 |
25 |
35 |
40 |
30 |
|
|
350x200 |
220 |
25 |
35 |
40 |
30 |
|
|
350x300 |
220 |
25 |
38 |
35 |
30 |
|
|
400x350 |
220 |
25 |
38 |
35 |
30 |
|
|
500x400 |
230 |
28 |
38 |
35 |
26 |
|
|
600x400 |
240 |
28 |
38 |
35 |
26 |
|
|
600x500 |
240 |
28 |
38 |
35 |
26 |
|
注：DN200以上接頭，離壓力、髙層建筑使用，管道必須有固定支撐或固定托架, 否則產品必須有防拉脫裝置（產品實際軸向力 < 反支撐力）。
產品特點：
1、同心異徑橡膠接頭體積小、重量輕、彈性好、安裝維修方便。
2、同心異徑橡膠接頭在安裝時可產生橫向、軸向、角向位移，不受管道不通心，法蘭不平行的限制。
3、同心異徑橡膠接頭工作時可降低結構傳遞噪音，吸振能力強。
安裝說明:
1、同心異徑橡膠接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2、同心異徑橡膠接頭可根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。
3、同心異徑橡膠接頭的材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4、使用同心異徑橡膠接頭如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5、使用同心異徑橡膠接頭如管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。
6、高層給水使用本產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。固定支撐或托架的力必須大于軸向力，否則也應安裝防拉脫裝置。
7、法蘭連接標準采用GB/T9115-2000標準，如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa，1.6MPa，2.5MPa。
